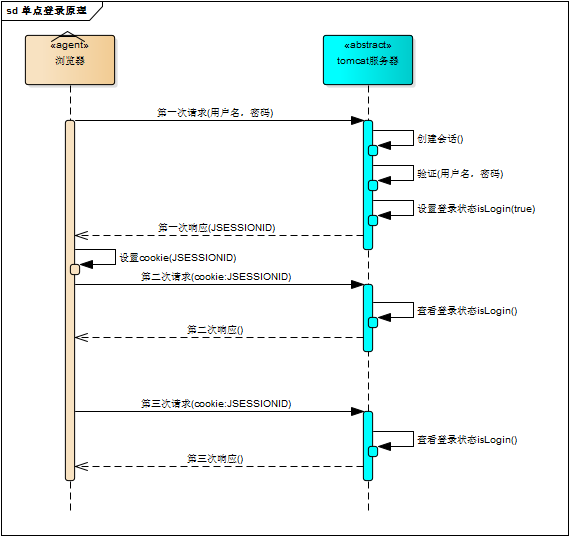

30 12 2020 ## 一、单系统登录机制 #### 1、http无状态协议 web应用采用browser/server架构,http作为通信协议。http是无状态协议,浏览器的每一次请求,服务器会独立处理,不与之前或之后的请求产生关联,这个过程用下图说明,三次请求/响应对之间没有任何联系 ![](https://yuqingblog-upload.oss-cn-shanghai.aliyuncs.com/微信图片_20201230120201230163806595) 但这也同时意味着,任何用户都能通过浏览器访问服务器资源,如果想保护服务器的某些资源,必须限制浏览器请求;要限制浏览器请求,必须鉴别浏览器请求,响应合法请求,忽略非法请求;要鉴别浏览器请求,必须清楚浏览器请求状态。既然http协议无状态,那就让服务器和浏览器共同维护一个状态吧!这就是会话机制 #### 2、会话机制 浏览器第一次请求服务器,服务器创建一个会话,并将会话的id作为响应的一部分发送给浏览器,浏览器存储会话id,并在后续第二次和第三次请求中带上会话id,服务器取得请求中的会话id就知道是不是同一个用户了,这个过程用下图说明,后续请求与第一次请求产生了关联 ![](https://yuqingblog-upload.oss-cn-shanghai.aliyuncs.com/微信图片_20201230220201230163850632) 服务器在内存中保存会话对象,浏览器怎么保存会话id呢?你可能会想到两种方式 请求参数 cookie 将会话id作为每一个请求的参数,服务器接收请求自然能解析参数获得会话id,并借此判断是否来自同一会话,很明显,这种方式不靠谱。那就浏览器自己来维护这个会话id吧,每次发送http请求时浏览器自动发送会话id,cookie机制正好用来做这件事。cookie是浏览器用来存储少量数据的一种机制,数据以”key/value“形式存储,浏览器发送http请求时自动附带cookie信息 tomcat会话机制当然也实现了cookie,访问tomcat服务器时,浏览器中可以看到一个名为“JSESSIONID”的cookie,这就是tomcat会话机制维护的会话id,使用了cookie的请求响应过程如下图 ![](https://yuqingblog-upload.oss-cn-shanghai.aliyuncs.com/微320201230165304490) #### 3、登录状态 有了会话机制,登录状态就好明白了,我们假设浏览器第一次请求服务器需要输入用户名与密码验证身份,服务器拿到用户名密码去数据库比对,正确的话说明当前持有这个会话的用户是合法用户,应该将这个会话标记为“已授权”或者“已登录”等等之类的状态,既然是会话的状态,自然要保存在会话对象中,tomcat在会话对象中设置登录状态如下 HttpSession session = request.getSession(); session.setAttribute("isLogin", true); 用户再次访问时,tomcat在会话对象中查看登录状态: HttpSession session = request.getSession(); session.getAttribute("isLogin"); 实现了登录状态的浏览器请求服务器模型如下图描述 ![](https://yuqingblog-upload.oss-cn-shanghai.aliyuncs.com/微420201230165304560) 每次请求受保护资源时都会检查会话对象中的登录状态,只有 isLogin=true 的会话才能访问,登录机制因此而实现 ## 二、多系统的复杂性 web系统早已从久远的单系统发展成为如今由多系统组成的应用群,面对如此众多的系统,用户难道要一个一个登录、然后一个一个注销吗?就像下图描述的这样 ![](https://yuqingblog-upload.oss-cn-shanghai.aliyuncs.com/微520201230165304867) web系统由单系统发展成多系统组成的应用群,复杂性应该由系统内部承担,而不是用户。无论web系统内部多么复杂,对用户而言,都是一个统一的整体,也就是说,用户访问web系统的整个应用群与访问单个系统一样,登录/注销只要一次就够了 ![](https://yuqingblog-upload.oss-cn-shanghai.aliyuncs.com/微62020123016530490) 虽然单系统的登录解决方案很完美,但对于多系统应用群已经不再适用了,为什么呢? 单系统登录解决方案的核心是cookie,cookie携带会话id在浏览器与服务器之间维护会话状态。但cookie是有限制的,这个限制就是cookie的域(通常对应网站的域名),浏览器发送http请求时会自动携带与该域匹配的cookie,而不是所有cookie ![](https://yuqingblog-upload.oss-cn-shanghai.aliyuncs.com/微720201230165307794) 既然这样,为什么不将web应用群中所有子系统的域名统一在一个顶级域名下,例如“*.baidu.com”,然后将它们的cookie域设置为“baidu.com”,这种做法理论上是可以的,甚至早期很多多系统登录就采用这种同域名共享cookie的方式。 然而,可行并不代表好,共享cookie的方式存在众多局限。首先,应用群域名得统一;其次,应用群各系统使用的技术(至少是web服务器)要相同,不然cookie的key值(tomcat为JSESSIONID)不同,无法维持会话,共享cookie的方式是无法实现跨语言技术平台登录的,比如java、php、.net系统之间;第三,cookie本身不安全。 因此,我们需要一种全新的登录方式来实现多系统应用群的登录,这就是单点登录 ## 三、单点登录 什么是单点登录?单点登录全称Single Sign On(以下简称SSO),是指在多系统应用群中登录一个系统,便可在其他所有系统中得到授权而无需再次登录,包括单点登录与单点注销两部分 #### 1、登录 相比于单系统登录,sso需要一个独立的认证中心,只有认证中心能接受用户的用户名密码等安全信息,其他系统不提供登录入口,只接受认证中心的间接授权。间接授权通过令牌实现,sso认证中心验证用户的用户名密码没问题,创建授权令牌,在接下来的跳转过程中,授权令牌作为参数发送给各个子系统,子系统拿到令牌,即得到了授权,可以借此创建局部会话,局部会话登录方式与单系统的登录方式相同。这个过程,也就是单点登录的原理,用下图说明 ![](https://yuqingblog-upload.oss-cn-shanghai.aliyuncs.com/微82020123016530823) 下面对上图简要描述: 用户访问系统1的受保护资源,系统1发现用户未登录,跳转至sso认证中心,并将自己的地址作为参数 sso认证中心发现用户未登录,将用户引导至登录页面 用户输入用户名密码提交登录申请 sso认证中心校验用户信息,创建用户与sso认证中心之间的会话,称为全局会话,同时创建授权令牌 sso认证中心带着令牌跳转会最初的请求地址(系统1) 系统1拿到令牌,去sso认证中心校验令牌是否有效 sso认证中心校验令牌,返回有效,注册系统1 系统1使用该令牌创建与用户的会话,称为局部会话,返回受保护资源 用户访问系统2的受保护资源 系统2发现用户未登录,跳转至sso认证中心,并将自己的地址作为参数 sso认证中心发现用户已登录,跳转回系统2的地址,并附上令牌 系统2拿到令牌,去sso认证中心校验令牌是否有效 sso认证中心校验令牌,返回有效,注册系统2 系统2使用该令牌创建与用户的局部会话,返回受保护资源 用户登录成功之后,会与sso认证中心及各个子系统建立会话,用户与sso认证中心建立的会话称为全局会话,用户与各个子系统建立的会话称为局部会话,局部会话建立之后,用户访问子系统受保护资源将不再通过sso认证中心,全局会话与局部会话有如下约束关系 局部会话存在,全局会话一定存在 全局会话存在,局部会话不一定存在 全局会话销毁,局部会话必须销毁 你可以通过博客园、百度、csdn、淘宝等网站的登录过程加深对单点登录的理解,注意观察登录过程中的跳转url与参数 #### 2、注销 单点登录自然也要单点注销,在一个子系统中注销,所有子系统的会话都将被销毁,用下面的图来说明 ![](https://yuqingblog-upload.oss-cn-shanghai.aliyuncs.com/微92020123016530465) sso认证中心一直监听全局会话的状态,一旦全局会话销毁,监听器将通知所有注册系统执行注销操作 下面对上图简要说明: 用户向系统1发起注销请求 系统1根据用户与系统1建立的会话id拿到令牌,向sso认证中心发起注销请求 sso认证中心校验令牌有效,销毁全局会话,同时取出所有用此令牌注册的系统地址 sso认证中心向所有注册系统发起注销请求 各注册系统接收sso认证中心的注销请求,销毁局部会话 sso认证中心引导用户至登录页面 ## 四、部署图 单点登录涉及sso认证中心与众子系统,子系统与sso认证中心需要通信以交换令牌、校验令牌及发起注销请求,因而子系统必须集成sso的客户端,sso认证中心则是sso服务端,整个单点登录过程实质是sso客户端与服务端通信的过程,用下图描述 ![](https://yuqingblog-upload.oss-cn-shanghai.aliyuncs.com/微1020201230165304262) > sso认证中心与sso客户端通信方式有多种,这里以简单好用的httpClient为例,web service、rpc、restful api都可以 非特殊说明,本文版权归 余情 所有,转载请注明出处. 本文标题: 单点登录原理 本文网址: http://www.yuqingbolg.cn/read/170 延伸阅读 SpringBoot之HandlerInterceptor拦截器的使用 [2020-07-22 11:40:35] echarts如何实现关键词云图 [2020-07-18 18:22:57] Java实现简单上传图片到阿里云对象存储OSS [2020-07-16 16:51:55] Error:java: OutOfMemoryError: insufficient memory [2021-04-16 10:49:08] MySQL 优化问题 [2020-11-19 14:22:15] 发表评论 提交评论
